Geberit vizeldevezérlés pneumatikus működtetéssel, 30 típusú működtetőlap. Takarólap és nyomógombok: fehér.
Design csíkok: aranyozott
Alkalmazási cél
- Vizeldék kézi öblítéssel történő működtetéséhez
- Geberit elölről működtethető vizelde szerelőelemekhez
- Geberit felülről működtethető vizelde szerelőelemekhez
- Geberit vizeldevezérlésekhez (a 2009-es gyártási évtől) való beépítőkészletekbe történő beépítéshez
Tulajdonságok:
- Működtetőlap biztosító retesszel
- Csekély emelőmozgás. Csekély nyomóerő.
- Öblítési idő beállítás légfúvókák segítségével (pneumatikus)
- Öblítés működtetése a nyomógomb segítségével
- Az öblítővíz-mennyisége a beépítőkészlet szabályozó csavarjával 0,5 l-es öblítésre csökkenthető
- DIN 4109 szerinti II-es szerelvénycsoport
Műszaki adatok:
- Víznyomás 1-8 bar. Víz maximális próbanyomása 16 bar. Levegő/inertgáz maximális próbanyomás 3 bar
- Relatív páratartalom< 100 %. Maximális vízhőmérséklet 30 °C. Működtető erő < 12 N
- Mértékadó térfogatáram 0.22 l/s. Mértékadó térfogatáramra vonatkozó minimális folyási nyomás 1 bar. Öblítési idő beállítási tartománya 4/8/12 s
- Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használata nélkül 0.3 l/s, korlátozó használatával 0.18 l/s
Szín és anyag
- Műanyag nyomólap. Takarólap és nyomógombok: fehér.
Design csíkok: aranyozott

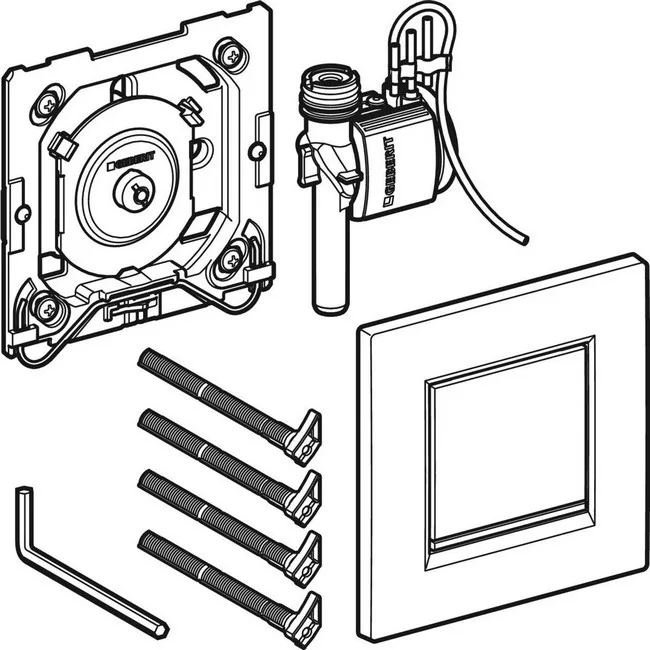

Szállítási terjedelem
- 30 típusú működtetőlap
- Pneumatikus működtetés, előszerelt a működtetőlap-rögzítőkereten
- Pneumatikus szelep
- Rögzítőanyag
