Schell Montus C 820 beépíthető WC szerelőkeret (030600099)

Termékbemutatás

A Schell MONTUS 820 C WC-szerelőmodul 82 cm magas kivitel, 15 cm mélységű falsík alatti WC-öblítőtartállyal. Tartófalra vagy falon kívüli szereléshez használható, 180 vagy 230 mm-es rögzítési méretű fali WC-khez.

A modul önhordós, szinterezett acél kerettel készül, állítható magasságú szerelőlábakkal. A WC-tartály felülről vagy elölről működtethető, a kétmennyiséges öblítéshez pedig a megfelelő Schell MONTUS működtetőlap szükséges.

Főbb jellemzők

• 82 cm magas WC-szerelőmodul falsík alatti WC-tartállyal.
• 15 cm mélységű falba építhető WC-öblítőtartály.
• Felülről vagy elölről működtethető kivitel.
• 180 vagy 230 mm-es rögzítési méretű fali WC-khez.
• Önhordós, szinterezett acél keret.
• Állítható magasságú szerelőlábak 0–20 cm tartományban.
• Kétmennyiséges öblítés, 3 literes takarékos öblítési mennyiséggel.
• Késleltetett töltési folyamat, kb. 0,5 liter megtakarítással öblítésenként.

Műszaki adatok

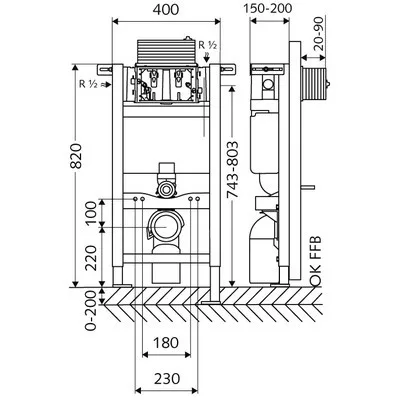

• Méretek: 40 cm szélesség x 82 cm magasság.
• WC-tartály mélysége: 15 cm.
• Rögzítési méret fali WC-hez: 180 vagy 230 mm.
• Kétmennyiséges öblítés: takarékos öblítési mennyiség 3 l.
• Állítható fő öblítési mennyiség: 4/5/6/7 l, gyári beállítás 6 l.
• Terhelhetőség: max. 400 kg.
• Szennyvízcsatlakozó: Ø 90 / 110 mm.
• Öblítőcső-csatlakozó: Ø 45 mm.
• Vízcsatlakozás: DN 15 R 1/2 km, hátul, fent és oldalt.
• Szennyvíz leágazás: Ø 90 / 110 mm.
• Keret alapanyaga: acél.
• Keret felülete: szinterezett.
• Tanúsítvány: Belgaqua.
• Tömeg: 11,60 kg.

Csomagtartalom

• WC-modul.
• Állítható magasságú szerelőlábak 0–20 cm tartományban.
• Sarokszelep szabályozó funkcióval, 1/2 km menettel, I-es zajosztállyal.
• 15 cm mélységű falba építhető WC-öblítőtartály, felülről vagy elölről történő működtetéssel.
• Ø 45 mm-es öblítőcső próbadugóval.
• Ø 90 / 110 mm-es közdarab.
• WC-csatlakozógarnitúra Ø 45 mm-es befolyóval és Ø 90 / 110 mm-es lefolyóval.
• Ø 90 / 90 mm-es PP lefolyókönyök próbadugóval.
• Rögzítőanyagok WC-szereléshez: M 12 x 200 mm-es rögzítőpálca, védőtömlők, műanyag peremes hüvelyek, anyák, alátétek és takarósapkák.
• Rögzítő alkatrészek a szerelőlábakhoz.

Szükséges alkatrészek

A rendszerhez WC-zajszigetelő lap, valamint mechanikus működtetéshez Schell MONTUS WC-működtetőlap szükséges. A megadott működtetőlap-családok: MONTUS CIRCUM, MONTUS BOARD, MONTUS TOWER, MONTUS KONKAV, MONTUS PLACE és MONTUS FIELD.

Gyakori kérdések

Mekkora a Schell MONTUS 820 C WC-szerelőmodul mérete?

A modul mérete 40 cm szélesség x 82 cm magasság. A falsík alatti WC-öblítőtartály mélysége 15 cm.

Milyen fali WC-hez használható ez a szerelőmodul?

180 vagy 230 mm-es rögzítési méretű fali WC-khez készült, tartófalra vagy falon kívüli szereléshez.

Milyen öblítési mennyiségekkel működik?

Kétmennyiséges öblítésű kivitel. A takarékos öblítési mennyiség 3 liter, a fő öblítési mennyiség 4/5/6/7 liter között állítható, gyári beállítása 6 liter.

Mit tartalmaz a csomag?

A csomag WC-modult, állítható szerelőlábakat, sarokszelepet, falba építhető WC-öblítőtartályt, öblítőcsövet, közdarabot, WC-csatlakozógarnitúrát, PP lefolyókönyököt és rögzítőanyagokat tartalmaz.

Milyen működtetőlap szükséges hozzá?

Mechanikus működtetéshez Schell MONTUS WC-működtetőlap szükséges, például a MONTUS CIRCUM, BOARD, TOWER, KONKAV, PLACE vagy FIELD családból.
