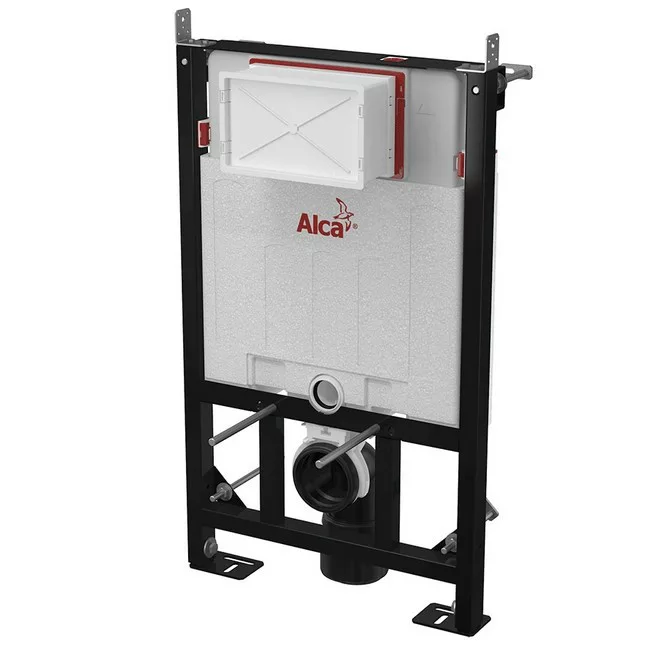

Alcaplast AM118 850 Sádromodul beépíthető WC tartály szerelőkerettel (AM118-850)

Alcaplast AM118/850 Sádromodul. Felülről vagy elölről működtethető falsík alatti szerelési rendszer száraz szereléshez (gipszkarton)

Alkalmazás

• Függesztett WC-hez


• Tartófal elé vagy gipszkarton szerkezetbe való falsík alatti szereléshez


• 0–200 mm-es padló vastagsághoz


• Függesztett WC szereléséhez 180 mm vagy 230 mm csatlakozással

Jellemzők

• Tartalmazza a WC tabletta adagolót


• Állítható horgonyláb fékkel, 0–200 mm fesztávolságban.


• A szennyvízcső tartójának mechanizmusa nyolc pozícióban állítható 0–93 mm távolságban


• Sarokszelep lehetséges csatlakozása Mepla csőrendszerhez. A keret szerkezete lehetővé teszi a rögzítést a különálló kellően tartó gipszkartonfalhoz vagy tartófal elé.


• A beépített rendszert gipszkartonnal befedik és nincs szükség további merevítésre vagy rögzítő elemekre


• A polisztirol szigetelésének szerkezete megakadályozza a páralecsapódás képződését a tartály felületén és tompítja a tartály rezgését. Előkészítés a bidés WC ülőke és a kézi bidé zuhany DG1/2" tartójának csatlakozásához


• Kettős öblítés függetlenül állítható, higiéniai tartalékkal. Kompatibilis az összes Alcaplast nyomólappal


• Karbantartás szerszám nélkül.


• Vízcsatlakozás hátulról/felülről középen. Kettős öblítés függetlenül állítható, higiéniai tartalékkal.


• A tartály egy darabból készül, így biztosítva a 100%-os vízzárást. A szerelőnyílás fedele egyszerűsíti a szerelést és megakadályozza a nedvesség és szennyeződés bejutását

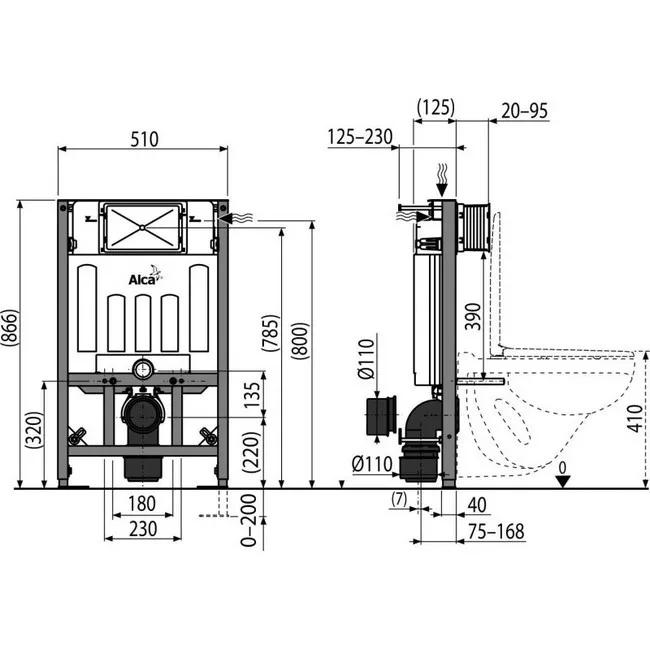

• Állítható szerelési mélység 20–95 mm. A tartószerkezet anyaga: fém porszórt felülettel

Műszaki adatok

• Nagy öblítés 6 – 9 l. Kis öblítés 2,5 – 3,5 l. A nagy öblítés alapbeállítása 6 l. A kis öblítés alapbeállítása 3 l


• Vízcsatlakozás hátulról vagy felülről a szerelési nyílásokon keresztül G1/2 ". Terhelési próba 400 kg


• Higiénikus tartalék 3 l. A víz térfogata a tartályban 9 l. Javasolt víznyomás terjedelem 0,3 – 0,5 MPa

Csomag tartalma

• Tartály töltő és leeresztő szeleppel--
  Önhordó keret--
  1/2" csatlakozó a víz bekötéséhez integrált Schell 1/2"–3/8" sarokszeleppel--
  Rögzítő szett: csavar Ø8×60 – 4 db, tipli Ø12 – 4 db--
  Rögzítő anyag a bidé rögzítéséhez: menetes szár M12 – 4 db, 2 db alátét, fedő 2 db, anya 2 db, menetvédő kupak 2 db--
  Szennyvízcső HT 90/90 polietilén, PE-HD--
  Szűkítő HT 90/110 polietilén, PE+HD--
  Befolyócső tömítés, kivezetés polipropilén, mandzsetta betét--
  Szennyvízlefolyó tömítés, polipropilén csatlakozócső, csatlakozócső tömítés--
  Szerelő nyílás fedél,a szerelő nyílás takarására beépítéskor--
  A szerelőnyílás fedele kétrészes, egyszerűen rövidíthető
