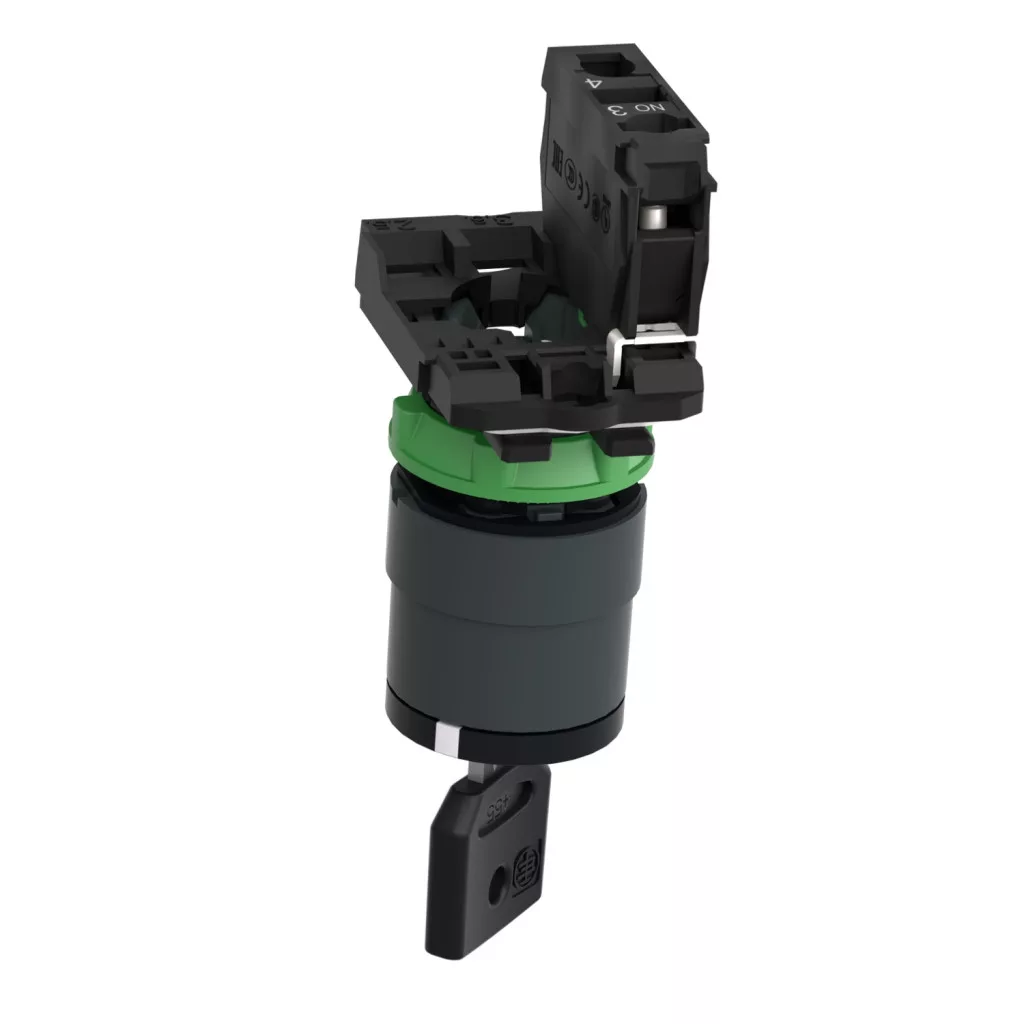

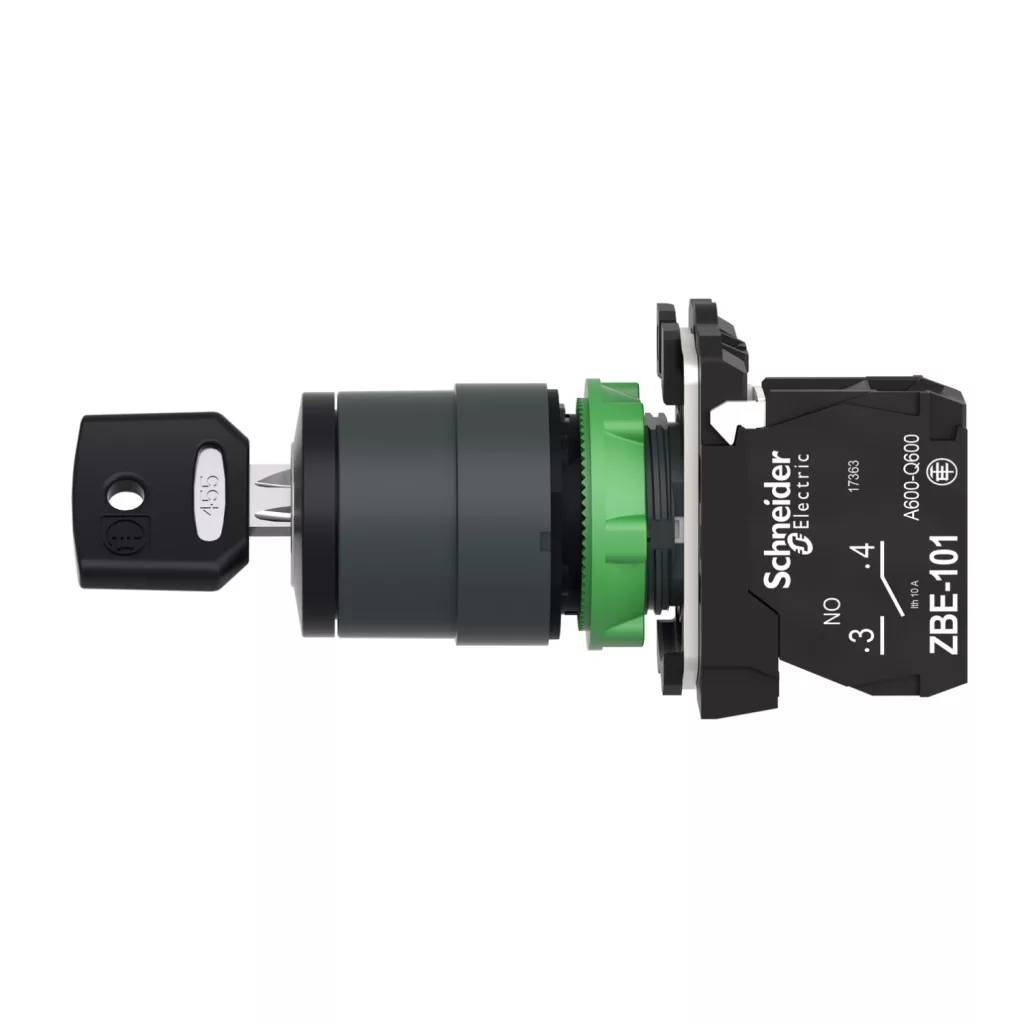

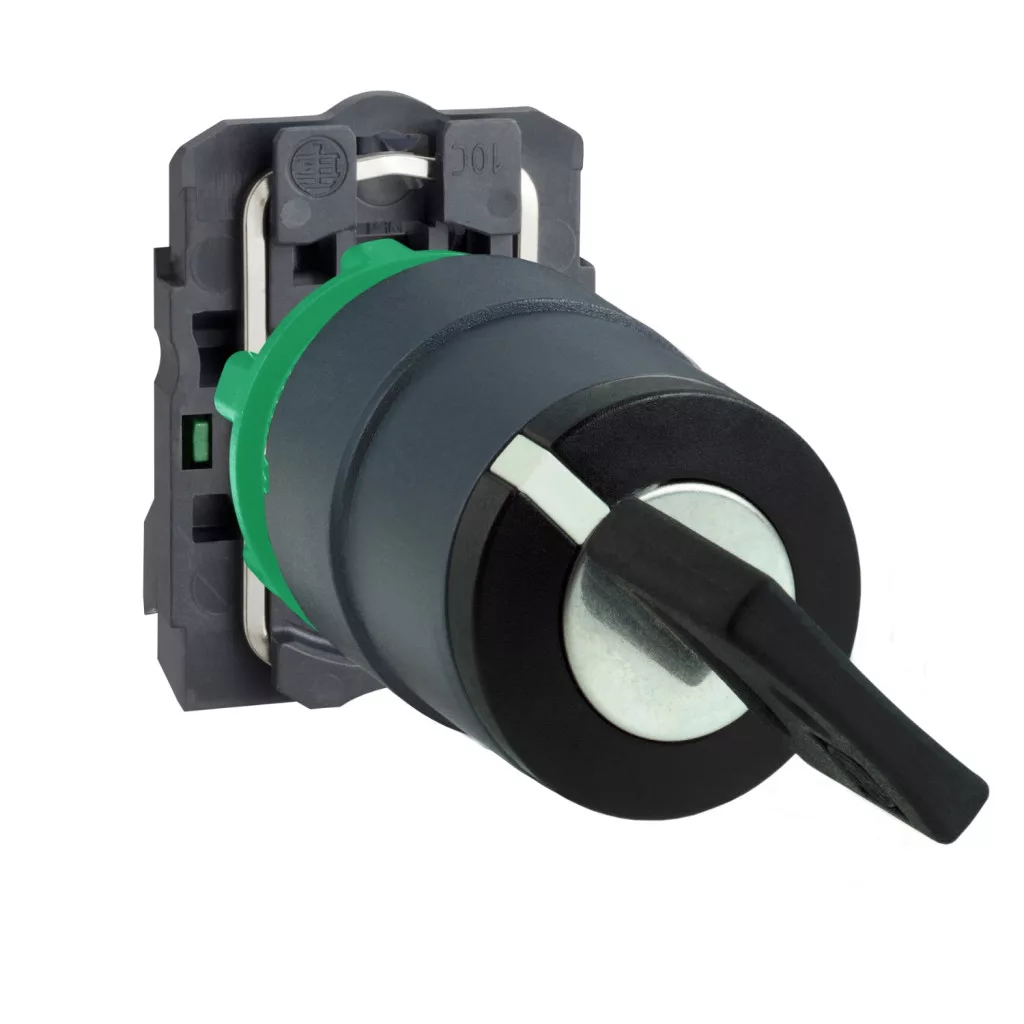

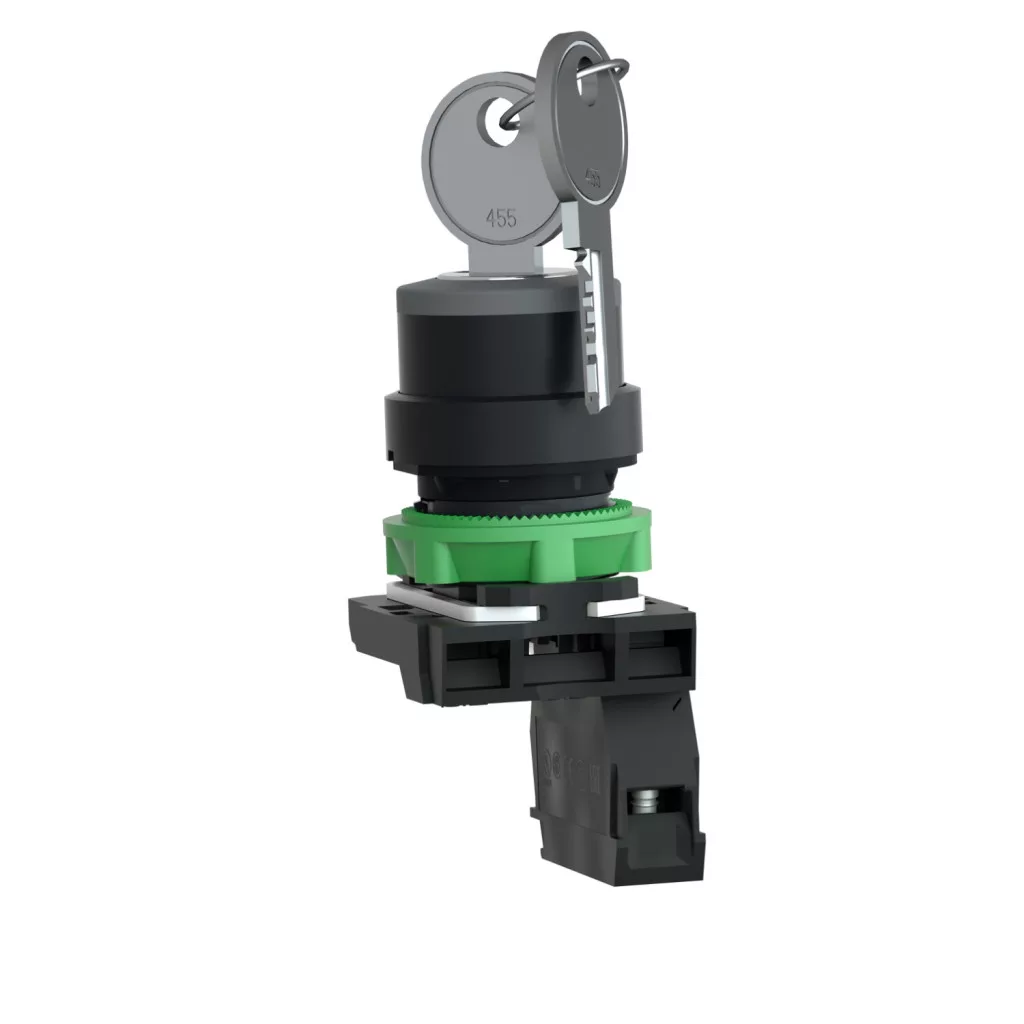

Harmony komplett műanyag kapcsoló, Ø22, 455 kulcsos, 2 állású, 1NO
| Termékcsalád | Harmony XB5R |
|---|---|
| Termék vagy alkatrész típusa | Öntapadó alap |
| Készülék rövid neve | XB5DD |
| külső tokozat anyaga | Sötétszürke műanyag |
| fej típusa | Szabványos |
| szerelési átmérő | 22,5 mm |
| Minimális rendelési mennyiég | 1 |
| jelzőegység fej | Kerek |
| kezelő típusa | fix állapotú |
| kezelőprofil | kulcsos kapcsoló |
| kezelő helyzet információ | 2 90°-os állás |
| Kulcsos zár típusa | Key 455 |
| Érintkezők típusa és összetétele | 1 NO |
| érintkezők működése | Lassan bontó |
| csatlakozás típusa | Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel IEC 60947-1 Csavaros csatlakozás, >= 1 x 0,22 mm² kábelvég nélkül megfelel IEC 60947-1 |
Magasság
42 mm
Szélesség
30 mm
Mélység
96 mm
végpontok leírása ISO n°1
(13-14)NO
Nettó súly
0,831 kg
ellenállás nagy nyomású mosóval szemben
7000000 Pa -55 °C, távolság: 0,1 m
kulcs kihúzási helyzete
Baloldali
érintkezők használata
Szabványos érintkezők
pozitív nyitás
Nincs
nyomatékérték
0,14 N.m NO változó elektromos állapot
Mechanikai tartósság
1000000 ciklus
meghúzási nyomaték
0,8…1,2 N.m megfelel IEC 60947-1
csavarfej alakja
Kereszt megfelelő Philips no 1 csavarhúzó
Kereszt megfelelő pozidriv No 1 csavarhúzó
Kivágásokkal megfelelő lapos Ø 4 mm csavarhúzó
Kivágásokkal megfelelő lapos Ø 5,5 mm csavarhúzó
Érintkezők anyaga
Ezüst ötvözet (Ag/Ni)
rövidzárlat-védelem
10 A megszakító típus gG megfelel IEC 60947-5-1/1991
[Ith] egyezményes nyitott szerelési termikus áram
10 A megfelel IEC 60947-5-1/1991
[Ui] névleges szigetelési feszültség
600 V (szennyezési fok 3) megfelel IEC 60947-1
[Uimp] névleges lökő-feszültség állóság
6 kV megfelel IEC 60947-1
[Ie] névleges üzemi áram
3 A -240 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
6 A -125...180 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
0,1 A -600 V, DC-14, Q600 megfelel IEC 60947-5-1/1991
0,27 A -250 V, DC-14, Q600 megfelel IEC 60947-5-1/1991
0,55 A -125 V, DC-14, Q600 megfelel IEC 60947-5-1/1991
1,2 A -600 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
elektromos élettartam
1000000 ciklus, AC-15: B300, 2 A -230 V, működési sebesség <3600 cikl/h, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
1000000 ciklus, AC-15: B300, 3 A -125...180 V, működési sebesség <3600 cikl/h, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
1000000 ciklus, AC-15: B300, 4 A -24 Veff, működési sebesség <3600 cikl/h, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
1000000 ciklus, DC-14, 0,2 A -1150 V, működési sebesség <3600 cikl/h, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
1000000 ciklus, DC-14, 0,5 A -24 Veff, működési sebesség <3600 cikl/h, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
elektromos megbízhatóság IEC 60947-5-4
Λ < 10exp(-6) -5 V, 1 mA érintkezésben megfelel IEC 60947-5-5
Λ < 10exp(-8) -185...265 V, 5 mA érintkezésben megfelel IEC 60947-5-5
Készülék megjelenése
Komplett termék
Védőkezelés
TH kérésre
Tárolási környezeti levegő hőmérséklet
-40…70 °C
Üzemi környezeti levegő hőmérséklet
-40…70 °C
elektromos sokk elleni védelem osztálya
II osztály conforming to IEC 60536
IP védettségi szint
IP69K
IP69K kettős szigetelés
IP669 megfelel MSZ EN 60529
IP671
NEMA védettségi szint
NEMA 13
NEMA 4X
IK védettségi fokozat
IK04 megfelel IEC 50102
Szabványok
UL 508-CM
CSA C22.2 No 14
IEC 60947-5-1/1991
IEC 60947-5-5
IEC 60947-1
JIS C 4520
JIS C8201-2-2
Terméktanúsítványok
LROS (függőben)
CSA-Ex
DNV-GL
BV
UL-Aex
rezgési ellenállás
5 Gn konstans gyorsulás (f= 2…500 Hz) conforming to IEC 60068-2-6
ütésállóság
35 gn (időtartam = 18 ms) esetén halogén fény megfelel IEC 60068-2-27, Ea tesztek
5 gn (időtartam = 11 ms) esetén halogén fény megfelel IEC 60068-2-27, Ea tesztek
