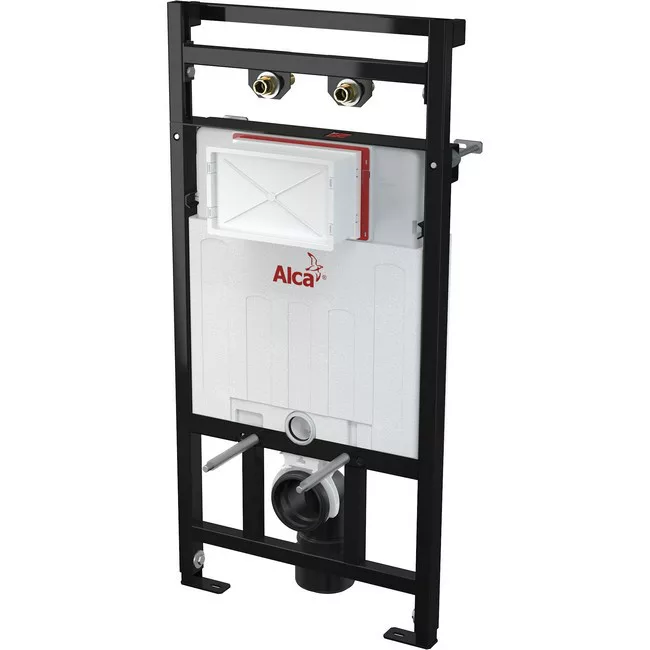

Alcaplast A108F 1100 szerelőkeret tartállyal falikúthoz szennycsővel (A108F-1100)

Alcaplast A108F 1100 szerelőkeret tartállyal falikúthoz szennycsővel

Alkalmazás

• Fali szerelvények szereléséhez


• Függesztett falikúthoz 420 mm-ig állítható rögzítő csavarokkal és Ø90/110 szennyvízcsővel


• Tartófal elé vagy gipszkarton szerkezetbe való falsík alatti szereléshez

Jellemzők

• Fali szerelvények kivezetéséhez


• A beépített tartály lehetővé teszi a falikút öblítését


• Függőlegesen állítható kereszttartók


• Fordítható kereszttartó a fali szerelvény rögzítéséhez 65–150 mm


• Sarokszelep lehetséges csatlakozása Mepla csőrendszerhez


• A keret szerkezete lehetővé teszi a rögzítést a különálló kellően tartó gipszkartonfalhoz vagy tartófal elé


• A beépített rendszert gipszkartonnal befedik és nincs szükség további merevítésre vagy rögzítő elemekre


• A polisztirol szigetelésének szerkezete megakadályozza a páralecsapódás képződését a tartály felületén és tompítja a tartály rezgését.


• Kettős öblítés függetlenül állítható, higiéniai tartalékkal


• Karbantartás szerszám nélkül


• Vízcsatlakozás hátulról/felülről középen


• A tartály egy darabból készül, így biztosítva a 100%-os vízzárást


• A szerelőnyílás fedele egyszerűsíti a szerelést és megakadályozza a nedvesség és szennyeződés bejutását

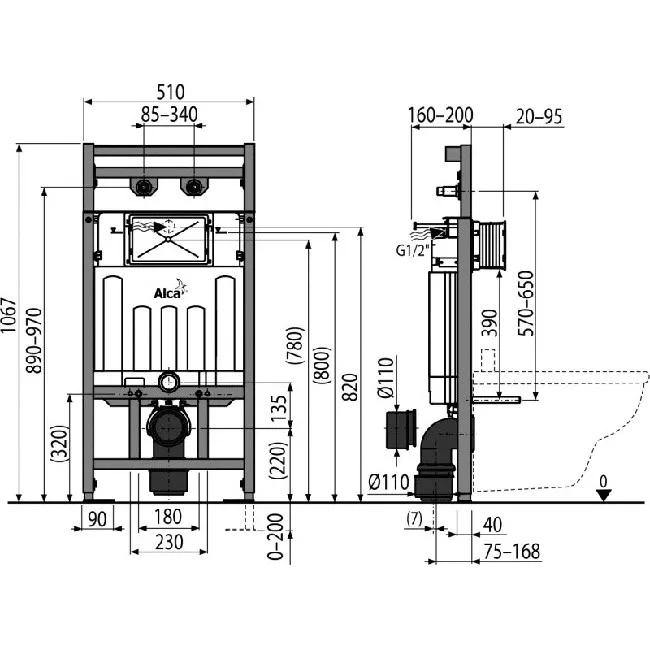

• Állítható rögzítő lábak 0–200 mm


• Állítható szerelési mélység 20–95 mm. Beépítési mélység 125 mm, szennyvízcső 160 mm


• A tartószerkezet anyaga: fém porszórt felülettel.

Műszaki adatok

• Vízcsatlakozás hátulról vagy felülről a szerelési nyílásokon keresztül G1/2 ". Terhelési próba 400 kg


• Nagy öblítés 6 – 9 l. Kis öblítés 2,5– 3,5 l. A nagy öblítés alapbeállítása 6 l. A kis öblítés alapbeállítása 3 l


• Higiénikus tartalék 3 l. A víz térfogata a tartályban 9 l. Javasolt víznyomás terjedelem 0,3 – 0,6 MPa

Csomag tartalma

• --Tartály töltő és leeresztő szeleppel
  --Önhordó keret
  --1/2" csatlakozó a víz bekötéséhez integrált Schell 1/2"–3/8" sarokszeleppel
  --Rögzítő szett: csavar Ø8×60 – 4 db, tipli Ø12 – 4 db
  --Közcsavar G1/2"–G1/2"
  --kupak 2 db
  --Szennyvízcső könyök HT90/110 tömítéssel
  --Rögzítő szett: csavar Ø8×60 – 4 db, tipli Ø12 – 4 db
  --Befolyócső tömítés, kivezetés polipropilén, mandzsetta betét
  --Szennyvízlefolyó tömítés, polipropilén csatlakozócső, csatlakozócső tömítés
  --A szerelőnyílás fedele kétrészes, egyszerűen rövidíthető
